昊星HAOSTARS管线式、卧式胶体磨［单机］性能特点：

拥有实用新型专利，结构紧奏，外形新颖，整体紧凑，环保节能。
执行国家标准GB/T 14466和HAOSTARS企业标准Q/WHX02-2010。
Wa、Wa-2系列机体部位与物料接触部件均采用不锈钢材料。机架及电动机钢铁油漆。
WBa、WBa-2 系列整体外形部位采用不锈钢材料；与物料接触部件均采用不锈钢材料或其他特殊材料。

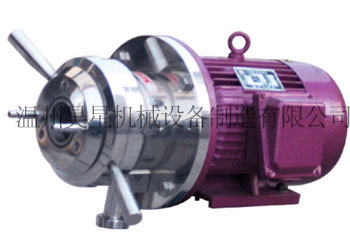

配卧式电动机，机体与电机连体同轴心转动构造。故称卧式胶体磨；采用管道连接方法：法兰、螺口、快装卡箍、快装活接螺纹称管线式胶体磨。
设计新型，操作使用简单，安装维护方便，体积小、效率高等特点。
为湿式超微粒研磨、粉碎、乳化、混合、分散、均质、搅拌等高效功能。
本系列适用于各类乳状液或膏状物介质物料，处理物料粘稠密度可5000-10000厘泊的介质。
本系列可按照客户对加工物料不同的酸度、碱度、浓稠度等性质特殊要求定制生产。

1.管线式胶体磨Wa系列HAOSTARS COLLOIDS MILL普通单冷却型性能表a

技术参数产品类型	乳化细度(um) 单循环或多循环	按物料性质而变化(产量) (T/h)	磨盘直径 (mm)	进口直径 (mm)	出口直径 (mm)	冷却循环管接头外径 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量(Kg)
JTM-W500A	2-50	10-50	Ø500	Ø150	Ø80	Ø12	1450-2900	45-200	1300×650×1300	590
JTM-W400A	2-50	10-40	Ø400	Ø150	Ø80	Ø12	2900	45-160	1250×650×1300	500
JTM-W350A	2-50	6-35	Ø350	Ø125	Ø80	Ø12	2900	37	1100×600×700	480
JTM-W320A	2-50	6-30	Ø320	Ø125	Ø80	Ø12	2900	37	1100×600×700	450
JTM-W320Aa	2-50	6-30	Ø320	Ø125	Ø80	Ø12	2900	45	1100×600×700	500
JTM-W250Aa	2-50	5-20	Ø250	Ø125	Ø60	Ø12	2900	30	1100×450×550	355
JTM-W250Ab	2-50	5-20	Ø250	Ø125	Ø60	Ø12	2900	37	1100×450×550	395
JTM-W200Aa	2-50	5-10	Ø200	Ø100	Ø50	Ø12	2900	15	750×450×510	210
JTM-W200Ab	2-50	4-10	Ø200	Ø100	Ø50	Ø12	2900	22	750×450×510	235
JTM-W200Ac	2-50	4-12	Ø200	Ø100	Ø50	Ø12	2900	30	750×450×450	292
JTM-W180Aa	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	11	750×450×450	170
JTM-W180Ab	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	15	750×450×450	195
JTM-W180Ac	2-50	2-8	Ø180	Ø90	Ø40	Ø12	2900	22	700×450×100	200
JTM-W140Aa	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	7.5	680×370×370	140
JTM-W140Ab	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	11	680×370×370	172
JTM-W140Ac	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	15	680×370×370	185
JTM-W130A	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	2900	7.5	650×360×360	138
JTM-W120A	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	2900	5.5	680×360×360	132
JTM-W100A	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	2900	5.5	650×350×350	130
JTM-W90A	2-50	0.5-1	Ø90	Ø50	Ø20	Ø12	2900	4	730×380×360	95
JTM-W80A	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	2900	3	730×380×360	85
JTM-W65A	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	2900	2.2	520×250×250	65
JTM-W60A	2-50	0.02-0.2	Ø60	Ø32	Ø18	Ø8	2900	1.1	500×230×230	38

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知 *

2.管线式胶体磨Wa系列HAOSTARS COLLOIDS MILL普通双冷却可空转型性能表b

技术参数产品类型	乳化细度(um) 单循环或多循环	按物料性质而变化(产量) (T/h)	磨盘直径 (mm)	进口直径 (mm)	出口直径 (mm)	冷却循环管接头外径 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量(Kg)
JTM-W500A-2	2-50	10-50	Ø500	Ø150	Ø80	Ø12	1450-2900	45-200	1300×650×1300	620
JTM-W400A-2	2-50	10-40	Ø400	Ø150	Ø80	Ø12	1450-2900	37-200	1200×650×1300	580
JTM-W350A-2	2-50	6-35	Ø350	Ø125	Ø80	Ø12	1450-2900	37-55	1300×600×700	490
JTM-W320A-2	2-50	6-30	Ø320	Ø125	Ø80	Ø12	2900	37	1300×600×700	450
JTM-W320Aa-2	2-50	6-30	Ø320	Ø125	Ø80	Ø12	2900	45-55	1300×600×700	500
JTM-W250Aa-2	2-50	5-20	Ø250	Ø125	Ø60	Ø12	2900	30	1200×450×550	355
JTM-W250Ab-2	2-50	5-20	Ø250	Ø125	Ø60	Ø12	2900	37	1200×450×550	395
JTM-W200Aa-2	2-50	5-10	Ø200	Ø100	Ø50	Ø12	2900	15	1150×450×510	210
JTM-W200Ab-2	2-50	4-10	Ø200	Ø100	Ø50	Ø12	2900	22	1150×450×510	235
JTM-W200Ac-2	2-50	4-12	Ø200	Ø100	Ø50	Ø12	2900	30	1150×450×450	292
JTM-W180Aa-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	11	1000×450×450	170
JTM-W180Ab-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	15	1000×450×450	195
JTM-W180Ac-2	2-50	2-8	Ø180	Ø90	Ø40	Ø12	2900	22	1000×450×100	200
JTM-W140Aa-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	7.5	980×370×370	140
JTM-W140Ab-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	11	980×370×370	172
JTM-W140Ac-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	15	980×370×370	185
JTM-W130A-2	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	2900	7.5	930×360×360	138
JTM-W120A-2	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	2900	5.5	880×360×360	132
JTM-W100A-2	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	2900	5.5	750×350×350	130
JTM-W90A-2	2-50	0.5-1	Ø90	Ø50	Ø20	Ø12	2900	4	730×380×360	95
JTM-W80A-2	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	2900	3	730×380×360	85
JTM-W65A-2	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	2900	2.2	520×250×250	65
JTM-W60A-2	2-50	0.02-0.2	Ø60	Ø32	Ø18	Ø8	2900	1.1	500×230×230	38

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知 *

3.管线式胶体磨Wa系列精品单冷却型（单机）HAOSTARS COLLOIDS MILL性能表a

技术参数产品类型	乳化细度(um) 单循环或多循环	按物料性质而变化(产量) (T/h)	磨盘直径 (mm)	进口直径 (mm)	出口直径 (mm)	冷却循环管接头外径 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量(Kg)
JTM-WB500A	2-50	5-50	Ø500	Ø150	Ø80	Ø12	1450-2900	55-200	1400×550×700	590
JTM-WB400A	2-50	5-40	Ø400	Ø150	Ø80	Ø12	1450-2900	45-160	1400×600×700	500
JTM-WB350A	2-50	5-35	Ø350	Ø125	Ø80	Ø12	1450-2900	37-45	1400×600×650	480
JTM-WB320A	2-50	5-30	Ø320	Ø125	Ø80	Ø12	2900	37	1300×550×600	470
JTM-WB320Aa	2-50	5-32	Ø320	Ø125	Ø80	Ø12	2900	45	1300×600×600	510
JTM-WB250Aa	2-50	2-20	Ø250	Ø125	Ø60	Ø12	2900	30	1300×550×550	355
JTM-WB250Ab	2-50	2-20	Ø250	Ø125	Ø60	Ø12	2900	37	1200×550×550	395
JTM-WB200Aa	2-50	2-10	Ø200	Ø100	Ø50	Ø12	2900	15	1150×450×450	210
JTM-WB200Ab	2-50	2-10	Ø200	Ø100	Ø50	Ø12	2900	22	1150×450×450	235
JTM-WB200Ac	2-50	2-12	Ø200	Ø100	Ø50	Ø12	2900	30	1150×450×450	292
JTM-WB180Aa	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	11	1150×450×450	170
JTM-WB180Ab	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	15	1150×450×450	195
JTM-WB180Ac	2-50	2-7	Ø180	Ø90	Ø40	Ø12	2900	22	1150×450×100	200
JTM-WB140Aa	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	7.5	1100×370×370	140
JTM-WB140Ab	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	11	1100×370×370	172
JTM-WB140Ac	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	15	1100×370×370	185
JTM-WB130A	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	2900	7.5	1000×360×360	138
JTM-WB120A	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	2900	5.5	980×360×360	132
JTM-WB100A	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	2900	5.5	850×350×350	130
JTM-WB90A	2-50	0.5-1	Ø90	Ø50	Ø20	Ø12	2900	4	730×380×360	95
JTM-WB80A	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	2900	3	730×380×360	85
JTM-WB65A	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	2900	2.2	520×250×250	65
JTM-WB60A	2-50	0.02-0.2	Ø60	Ø32	Ø18	Ø8	2900	1.1	500×230×230	38

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知 *

4.管线式胶体磨系列-精品双冷却可空转型HAOSTARS COLLOIDS MILL性能表b

技术参数产品类型	乳化细度(um) 单循环或多循环	按物料性质而变化(产量) (T/h)	磨盘直径 (mm)	进口直径 (mm)	出口直径 (mm)	冷却循环管接头外径 (mm)	主要转速 (r/min)	电机功率 (Kw)	外形尺寸 (长×宽×高)	重量(Kg)
JTM-WB500A-2	2-50	5-50	Ø500	Ø150	Ø80	Ø12	1450-2900	55-200	1400×550×700	590
JTM-WB400A-2	2-50	5-40	Ø400	Ø150	Ø80	Ø12	1450-2900	45-160	1400×600×700	500
JTM-WB350A-2	2-50	5-35	Ø350	Ø125	Ø80	Ø12	1450-2900	37-45	1400×550×650	480
JTM-WB320A-2	2-50	5-30	Ø320	Ø125	Ø80	Ø12	2900	37	1300×550×600	450
JTM-WB320Aa-2	2-50	5-32	Ø320	Ø125	Ø80	Ø12	2900	45	1300×600×600	500
JTM-WB250Aa-2	2-50	2-20	Ø250	Ø125	Ø60	Ø12	2900	30	1300×550×550	355
JTM-WB250Ab-2	2-50	2-20	Ø250	Ø125	Ø60	Ø12	2900	37	1200×550×550	395
JTM-WB200Aa-2	2-50	2-10	Ø200	Ø100	Ø50	Ø12	2900	15	1150×450×450	210
JTM-WB200Ab-2	2-50	2-10	Ø200	Ø100	Ø50	Ø12	2900	22	1150×450×450	235
JTM-WB200Ac-2	2-50	2-12	Ø200	Ø100	Ø50	Ø12	2900	30	1150×450×450	292
JTM-WB180Aa-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	11	1150×450×450	170
JTM-WB180Ab-2	2-50	2-6	Ø180	Ø90	Ø40	Ø12	2900	15	1150×450×450	195
JTM-WB180Ac-2	2-50	2-7	Ø180	Ø90	Ø40	Ø12	2900	22	1150×450×100	200
JTM-WB140Aa-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	7.5	1100×370×370	140
JTM-WB140Ab-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	11	1100×370×370	172
JTM-WB140Ac-2	2-50	1-4	Ø140	Ø66	Ø32	Ø12	2900	15	1100×370×370	185
JTM-WB130A-2	2-50	0.7-3	Ø130	Ø65	Ø30	Ø12	2900	7.5	1000×360×360	138
JTM-WB120A-2	2-50	0.7-2.5	Ø120	Ø65	Ø30	Ø12	2900	5.5	980×360×360	132
JTM-WB100A-2	2-50	0.5-2	Ø100	Ø65	Ø30	Ø12	2900	5.5	850×350×350	130
JTM-WB90A-2	2-50	0.5-1	Ø90	Ø50	Ø20	Ø12	2900	4	730×380×360	95
JTM-WB80A-2	2-50	0.5-1	Ø80	Ø47	Ø20	Ø12	2900	3	730×380×360	85
JTM-WB65A-2	2-50	0.2-0.5	Ø65	Ø47	Ø20	Ø8	2900	2.2	520×250×250	65
JTM-WB60A-2	2-50	0.02-0.2	Ø60	Ø32	Ø18	Ø8	2900	1.1	500×230×230	38

* HAOSTARS COLLOIDS MILL各机型系列产品在不影响基本结构及性能的改进时，恕不另行通知 *
