    昊星GS型单螺杆泵主要由:输入主动轴、轴承座、轴封件、万向传动轴、吸入室、压出室、转子、定子等主要零件组成。其结构紧凑,零件少,体积小,维修简便,转子和定子是本泵的易损件,构造简洁,便于装拆。

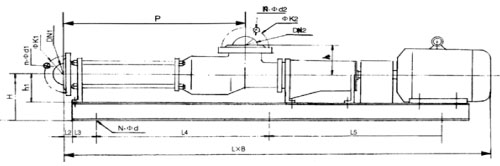

昊星GS型单螺杆泵结构 图一
1、出料口 2、穿杠 3、转子 4、定子 5、紧箍 6、销子 7、密封套 8、中间轴
9、吸力体 10、机封座 11、轴承座 12、机封 13、传动轴 14、骨架 15、轴承
16、轴承 17、密封、18、联轴器 19、底座 20、电动机

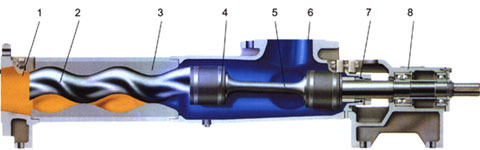

昊星GS型单螺杆泵结构 图二

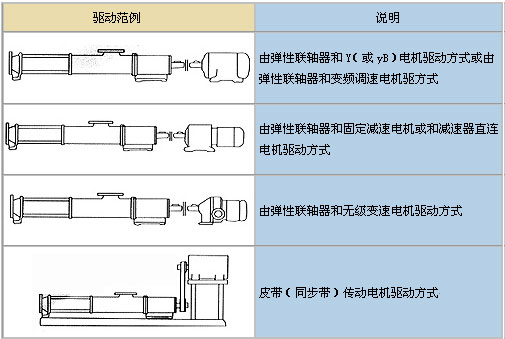

GS型单螺杆泵的驱动方式






1、出料口穿杠 2、转子3、定子 4、密封套5、中间轴6、进料口 7、机械密封 8、轴承座
